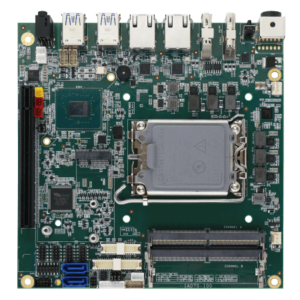

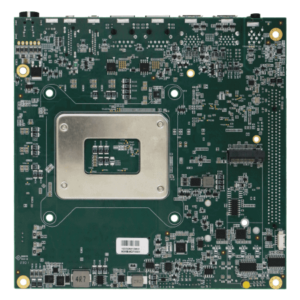

IAD70

Intel® Core™ i5-12500TE/2 x 8GB RAM/128GB

Kategorie: Wbudowana płyta, Wbudowana płyta Mini-ITX

Procesor Intel® Core™ Alder Lake S 12. generacji z gniazdem LGA 1700 i9 / i7/ i5 / i3
2 x SODIMM, DDR5 4800 MHz, obsługa do 64 GB (maks. 32 GB na każde gniazdo)
Obsługa wielu wyświetlaczy DP 1.4a / HDMI 2.0b (opcjonalnie)
2 kontrolery Intel® Ethernet
Jednonapięciowe wejście zasilania 12 V
Obudowa Mini ITX (170 x 170 mm)

Procesor	Intel® Core™ i5-12500TE(do 4.3GHz) Intel® Core™ i9-12900TE(do 4.80GHz) (opcjonalnie) Intel® Core™ i7-12700TE(do 4.6GHz) (opcjonalnie) Intel® Core™ i3-12100TE(do 4.00GHz) (opcjonalnie)
Chipset	Intel® Q670 Intel® H610 (opcjonalnie) Intel® R680E (opcjonalnie)
Pamięć RAM	2 x SO-DIMM, DDR5 4800 MHz, 8GB 16GB (opcjonalnie) 32GB (opcjonalnie) 64GB (opcjonalnie)
Dysk	1 x M.2 M-Key 2242 SATA SSD lub 1 x M.2 M-Key 2280 NVMe SSD 128 GB 256 GB (opcjonalnie) 512 GB (opcjonalnie) 1 TB (dla NVMe) (opcjonalnie) 2 TB (dla NVMe) (opcjonalnie) 4 TB (dla NVMe) (opcjonalnie) 2 x SATA III (obsługa tylko wersji R680E/Q670) (obsługa RAID) (opcjonalnie)
Kontroler ethernetu	2 x Intel® Ethernet Controller
Zabezpieczenia	TPM 2.0
System operacyjny	Windows 11 IoT Enterprise (64 bit) (opcjonalnie) Windows 11 Pro 64 bit (opcjonalnie) Windows 10 IoT Enterprise (64 bit) (opcjonalnie) Linux Ubuntu 22.04 (opcjonalnie)
Wymiary	170 x 170 mm

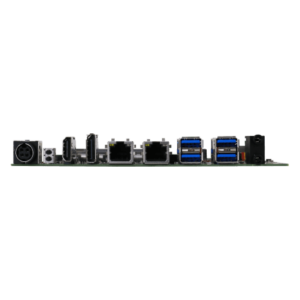

Port USB	4 x USB 3.2 Gen2x1 (10 Gb/s, typ A) (wersja R680E/Q670) 4 x USB 3.2 Gen1x1 (5 Gb/s, typ A) (wersja H610)
LAN	2 x złącze Giga LAN RJ45
Wideo	1 x DP1.4a DP++ , Maksymalna rozdzielczość do 4096×2160 przy 60 Hz 1 x HDMI 2.0b, maksymalna rozdzielczość do 4096 x 2160 przy 60 Hz (opcjonalnie)
Port rozszerzeń	1 x M.2 (Key E) z PCIe x1, USB 2.0 do łączności bezprzewodowej 1 x M.2 (klucz M, 2242/2280) z PCIe lub SATAIII dla SSD 1 x gniazdo PCIe 5.0 (x16).
Wilgoć pracy	od 10% do 95% RH, bez kondensacji
Temperatura pracy	0°C do 60°C
Temperatura przechowania	-40°C do 70°C
Certyfikaty	CE, FCC
Wejście zasilania	1 x 6pin(1×6) dla 12V DC in
Wyjście zasilania	2 x 2pin(1×2) red wafer for 5V DC out 1 x 2pin(1×2) yellow wafer for 12V DC out
USB	2 x 8-pinowe (2×4) dla 4 x USB 2.0
Port szeregowy	2 x 10pin(2×5) dla RS232 2 x 10pin(2×5) dla RS232/422/485
Wyświetlacz	1 x 40-pinowe złącze DF13 dla LVDS 1 x 30-stykowe złącze DF13 dla eDP 1.4a, maksymalna rozdzielczość do 1920 x 1200 przy 60 Hz (opcjonalnie)
Podświetlenie	1 x 7pin (1×7) do podświetlenia panelu
SATA	1 x SATA III 1 x 8pin(2×4) do zasilania SATA (Obsługa tylko wersji R680E/Q670)
DIDO	1 x 14pin(2×7) for Digital input/output
VR	1 x 3pin (1×3) do regulacji jasności podświetlenia panelu cyfrowego 1 x 3pin (1×3) zworka przełącznika jasności VR/oprogramowania 1 x 3pin (1×3) przełącznik jasności PWM/DC zworka 1 x 3pin (1×3) 3.3 V/5 V PWM zworka przełącznika poziomu
Wentylator	1 x 3pin (1×3) dla wentylatora procesora 1 x 3pin (1×3) dla wentylatora systemowego
OSD	1 x 10pin (2×5) do sterowania OSD
Głośnik	2 x 2pin(1×2) dla głośnika
Zapasowa bateria	1 x 2pin(1×2) dla baterii RTC
Opcjonalne akcesoria	Płyta CD ze sterownikami i podręcznik (opcjonalnie) Adapter (opcjonalnie)
