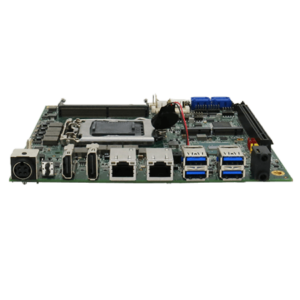

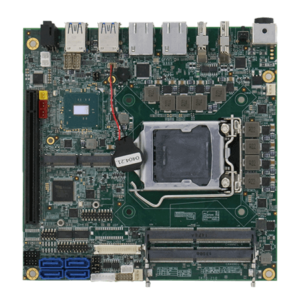

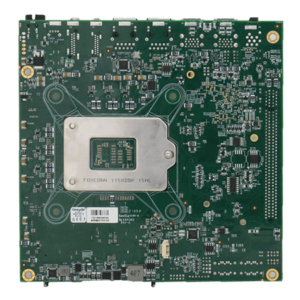

IK70

Intel Core i7-7700T 2.9 GHz/4GB RAM/128GB

Kategorie: Wbudowana płyta, Wbudowana płyta Mini-ITX

Gniazdo LGA1151 dla procesora Intel® Core™ i7/ i5/ i3, płyta główna Mini ITX
Obudowa Mini ITX (170 x 170 mm)
DDR4 2400 MHz SO-DIMM obsługuje do 64 GB
Jednonapięciowe wejście zasilania 12 V
Wiele wyświetlaczy obsługuje interfejs panelu DP / HDMI (opcjonalnie) / LVDS / eDP
Opcjonalne gniazdo PCIE 3.0 x 16

Procesor	Intel Core i7-7700T 2.9 GHz (do 3.8GHz) Intel Core i5-7500T 2.7GHz (do 3.3GHz) (opcjonalnie) Intel Core i3-7100T 3.4GHz (opcjonalnie)
Chipset	Intel® C236
Pamięć RAM	1 x SO-DIMM, DDR4 2166 MHz, 4GB 8GB (opcjonalnie) 16GB (opcjonalnie) 32GB (opcjonalnie) 2 x SO-DIMM, DDR4 2166 MHz, 4GB (opcjonalnie) 8GB (opcjonalnie) 16GB (opcjonalnie) 32GB (opcjonalnie) 64GB (opcjonalnie)
Dysk	1 dysk SSD M.2 2242 z kluczem B 128 GB. Dysk SSD M.2 2242 z kluczem B Do 512 GB. (Opcjonalny) 1 x 2,5-calowy dysk SSD/dysk twardy (opcjonalnie) 2 x obsługa SATA III RAID 0,1 (opcjonalnie)
Kontroler ethernetu	2 x Intel® Ethernet Controller
Zabezpieczenia	TPM 2.0
System operacyjny	Windows 10 IoT Enterprise (64 bit) (opcjonalnie) Linux Ubuntu 20.04 (opcjonalnie)
Wymiary	170 x 170 mm
Port USB	4 x USB 3.2 Gen2x1 (Typ A)
LAN	2 x złącze Giga LAN RJ45
Wideo	1 x DP1.2 1 x HDMI 1.4 (opcjonalnie)
Audio	Mic in Line out
Port rozszerzeń	1 x M.2 2242 Key B slot dla SSD 1 x M.2 2230 Key E slot dla WiFi (opcjonalnie)
Wilgoć pracy	od 10% do 95% RH, bez kondensacji
Temperatura pracy	0°C do 60°C
Temperatura przechowania	-40°C do 70°C
Certyfikaty	CE, FCC
Wejście zasilania	1 x 4pin(2×2) dla 12V DC in 1 x 6pin(1×6) dla 12V DC in
Wyjście zasilania	2 x 2pin(1×2) red wafer dla 5V DC out 1 x 2pin(1×2) yellow wafer dla 12V DC out
USB	2 x 8-pinowe (2×4) dla 4 x USB 2.0
Port szeregowy	1 x 10-pinowe (2×5) dla RS232 1 x 10-pinowe (2×5) dla RS232/422/485 1 x RS232 i 1 x RS232/422/485 (opcjonalnie)
Wyświetlacz	1 x 40-pinowe złącze DF13 dla LVDS 1 x 40-pinowe złącze DF13 dla eDP (opcjonalnie)
Podświetlenie	1 x 7pin (1×7) do podświetlenia panelu
SATA	2 x SATA III 1 x 8pin (2×4) do zasilania SATA 2 x SATA III i 1 x zasilanie SATA (opcjonalnie)
DIDO	1 x 10pin(2×5) dla Digital input/output
VR	1 x 3pin (1×3) do regulacji jasności podświetlenia panelu cyfrowego 1 x 3pin (1×3) zworka przełącznika jasności VR/oprogramowania 1 x 3pin (1×3) przełącznik jasności PWM/DC zworka 1 x 3pin (1×3) 3.3 V/5 V PWM zworka przełącznika poziomu
Wentylator	2 x 3pin (1×3) dla wentylatora
OSD	1 x 10pin (2×5) do sterowania OSD
Głośnik	2 x 2pin(1×2) dla głośnika
Zapasowa bateria	1 x 2pin (1×2) dla baterii RTC
BIOS debug	1 x 10pin (2×5) do debugowania LPC
Opcjonalne akcesoria	Płyta CD ze sterownikami i podręcznik (opcjonalnie) Adapter (opcjonalnie)
