IP70

Intel Pentium N4200 1.1GHz/2 x 4GB RAM/128GB

Kategorie: Wbudowana płyta, Wbudowana płyta Mini-ITX

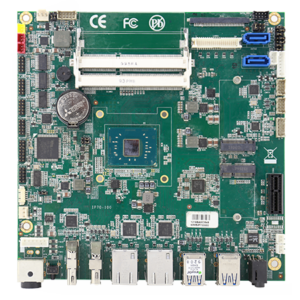

Wbudowany procesor Intel® Pentium® N4200 sbc
Obudowa Mini ITX (170 x 170 mm)
DDR3L 1866 MHz SO-DIMM obsługuje do 8 GB
Jednonapięciowe wejście zasilania 12 V
Wiele wyświetlaczy obsługuje panel DP / HDMI (opcjonalnie) / LVDS / eDP (opcjonalnie)

Procesor	Intel Pentium N4200 1.1GHz (do 2.5GHz)
Pamięć RAM	2 x SODIMM, DDR3L 1866 MHz, 4GB 8GB (Opcjonalny)
Dysk	1 x M.2 2242 SSD 128GB M.2 2242 SSD do 512GB (Opcjonalny)
Kontroler ethernetu	2 x Intel® Ethernet Controller
Zabezpieczenia	TPM 2.0
System operacyjny	Windows 10 IoT Enterprise (64 bit) (opcjonalnie) Linux Ubuntu 20.04 (opcjonalnie)
Wymiary	170 x 170 mm
Port USB	4 x USB 3.2 Gen1x1 (Typ A)
LAN	2 x złącze Giga LAN RJ45
Wideo	1 x DP1.2 1 x HDMI 1.4 (opcjonalnie) 1 x VGA (opcjonalnie)
Audio	Mic in Line out
Port rozszerzeń	1 x gniazdo M.2 2242 z wpustem B na dysk SSD 1 x gniazdo M.2 2230 Key E dla Wi-Fi (opcjonalnie) 1 x PCIe 2.0 x1 (opcjonalnie)
Wilgoć pracy	od 10% do 95% RH, bez kondensacji
Temperatura pracy	0°C do 60°C
Temperatura przechowania	-40°C do 70°C
Certyfikaty	CE, FCC
Wejście zasilania	1 x 4pin(2×2) dla 12V DC in 1 x 6pin(1×6) dla 12V DC in
Wyjście zasilania	2 x 2pin(1×2) red wafer dla 5V DC out 1 x 2pin(1×2) yellow wafer dla 12V DC out
USB	2 x 8-pinowe (2×4) dla 4 x USB 2.0
Port szeregowy	1 x 10-pinowe (2×5) dla RS232/422/485 3 x RS232 (opcjonalnie)
Wyświetlacz	1 x 40-pinowe złącze DF13 dla LVDS 1 x 30-pinowe złącze DF13 dla eDP (opcjonalnie) 1 x 10pin P=2.0mm waffer dla VGA (opcjonalnie)
Podświetlenie	1 x 7pin (1×7) do podświetlenia panelu
SATA	2 x SATA III 1 x 8pin (2×4) do zasilania SATA (SATA2 jest dostępne tylko wtedy, gdy M.2 SATA nie jest używane; SATA2 i M.2 SATA nie mogą być używane jednocześnie)
DIDO	1 x 14pin(2×7) dla Digital input/output
VR	1 x 3pin (1×3) do regulacji jasności podświetlenia panelu cyfrowego 1 x 3pin (1×3) zworka przełącznika jasności VR/oprogramowania 1 x 3pin (1×3) przełącznik jasności PWM/DC zworka 1 x 3pin (1×3) 3.3 V/5 V PWM zworka przełącznika poziomu
Wentylator	2 x 3pin (1×3) dla wentylatora
OSD	1 x 10pin (2×5) do sterowania OSD
Głośnik	2 x 2pin(1×2) dla głośnika
Zapasowa bateria	1 x 2pin (1×2) dla baterii RTC
Opcjonalne akcesoria	Płyta CD ze sterownikami i podręcznik (opcjonalnie) Adapter (opcjonalnie)
