MG30

  • Format 3,5” (146 mm x 102 mm)
  • 4 GB LPDDR4, 32 GB eMMC
  • Zintegrowany LVDS, eDP (opcjonalnie)
  • ARM 2 x A78 2,0 GHz + 4 x A55 2,0 GHz

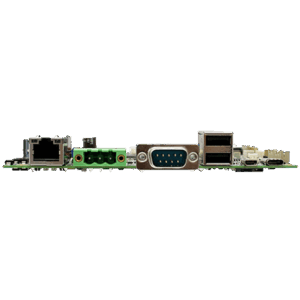

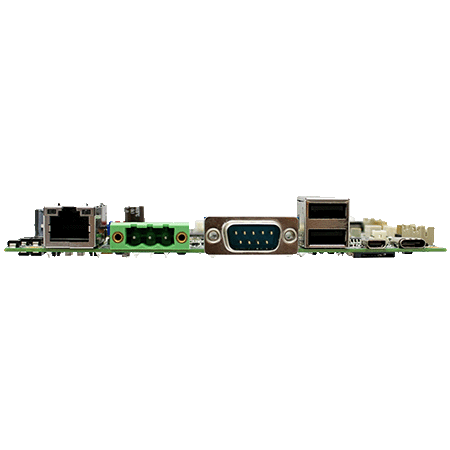

  • Tylne wejścia/wyjścia: 1 x COM, 2 x USB 2.0, 1 x USB typu C, 1 x LAN, 1 x gniazdo SD
Kategorie: , Znacznik:

MG30

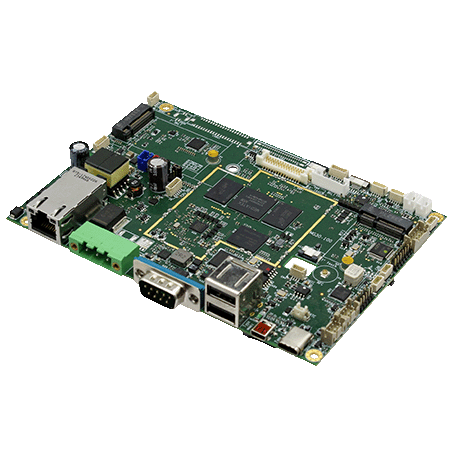

Prezentujemy Płyta główna ARM A78 + A55 do zastosowań przemysłowych MG30

MG30_01

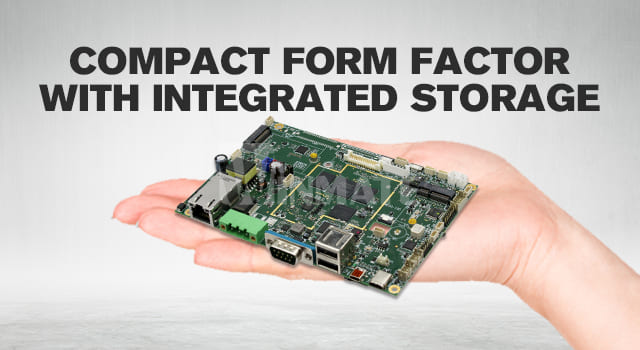

Kompaktowy format 3,5” ze zintegrowaną pamięcią masową

Płyta główna Winmate MG30 o formacie 3,5” (146 mm x 102 mm) to idealne rozwiązanie dla systemów wbudowanych wymagających kompaktowego i wydajnego sprzętu. Jej niewielkie rozmiary zapewniają bezproblemową integrację z różnymi aplikacjami przemysłowymi, w tym automatyką przemysłową i urządzeniami IoT, bez obniżania wydajności.

Zaawansowana architektura ARM do obliczeń o wysokiej wydajności

Płyta główna Winmate MG30, napędzana procesorem ARM z 2 rdzeniami A78 o taktowaniu 2,0 GHz i 4 rdzeniami A55 o taktowaniu 2,0 GHz, zapewnia zrównoważone połączenie wydajności i energooszczędności. Architektura ta doskonale sprawdza się w przypadku złożonych zadań przemysłowych, w tym przetwarzania danych w czasie rzeczywistym i aplikacji wielowątkowych.

MG30_02
MG30_03

Zintegrowane interfejsy wyświetlania zapewniające elastyczne wyjście wizualne

Wyposażona w LVDS i opcjonalną obsługę eDP, płyta główna Winmate MG30 umożliwia integrację wyświetlaczy wysokiej jakości. Ta elastyczność sprawia, że ​​nadaje się do zastosowań takich jak digital signage, przemysłowe panele sterowania i systemy HMI, zapewniając ostry obraz i responsywną interakcję.

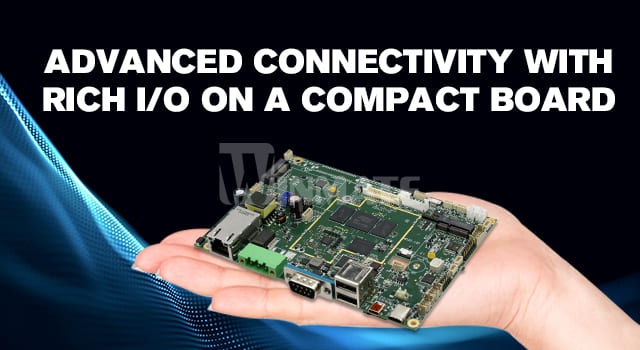

Bogata łączność dla rozszerzonej funkcjonalności

Płyta główna Winmate MG30 oferuje różnorodne opcje wejść/wyjść z tyłu, w tym 1 port COM, 2 porty USB 2.0, 1 port USB typu C, 1 port LAN i 1 gniazdo SD. Te opcje łączności sprawiają, że jest to idealny wybór do zastosowań wymagających niezawodnego transferu danych, integracji urządzeń peryferyjnych i możliwości sieciowych w środowiskach przemysłowych i wbudowanych.

MG30_04
Polecamy pancerne sprzęty od bmf.pl
Procesor

ARM 2 x A78 2,0 GHz + 4 x A55 2,0 GHz

Pamięć RAM

4 GB LPDDR4

Dysk

32 GB wbudowanej pamięci

System operacyjny

Android 13
Linux Yocto 5.10.104 z QT 5.15 (opcjonalnie)
Linux Ubuntu 22.04 (opcjonalnie)

Wymiary

146 x 102 mm

Port USB

2 x USB 2.0 typu A
1 x USB 2.0 typu C (OTG)

LAN

1 x RJ45
PoE (PD, 802.3AT) (opcjonalnie)

Wideo

1 x Micro HDMI (opcjonalnie)

Power Input

1 x gniazdo 12 V DC, 2,5φ DC

Wilgoć pracy

95% wilgotności względnej, bez kondensacji

Temperatura pracy

-20°C do 60°C

Temperatura przechowania

-25°C do 65°C

Certyfikaty

CE, FCC

Wejście zasilania

1 x 3-pinowy blok zacisków, 12 V DC

Wyjście zasilania

1 x wyjście 5 V (2-pinowy moduł)
1 x wyjście 3,3 V (2-pinowy moduł)

Port szeregowy

1 x RS232/422/485 (2 x 5 modułów)

Wyświetlacz

1 x LVDS (DF13)
1 x LVDS (FPC) (Opcjonalnie)
1 x EDP (30-pinowy moduł) (Opcjonalnie)

Podświetlenie

1 x moduł podświetlający (7-pinowy)

DIDO

1 x 14-pinowy moduł DIDO (6 DI, 6 DO, GND, 5 V)

VR

1 x 3-pinowe (1×3) do cyfrowej regulacji jasności podświetlenia panelu
1 x 3-pinowe (1×3) zworka do przełączania jasności VR/programu
1 x 3-pinowe (1×3) zworka do przełączania jasności PWM/DC
1 x 3-pinowe (1×3) zworka do przełączania poziomu PWM 3,3 V/5 V

Wentylator

1 x 3-pinowe (1×3) do wentylatora procesora

OSD

1 x GPIO dla 5-przyciskowego OSD (6-pinowy moduł)
1 x GPIO dla membranowego OSD (2 x 5-pinowy modu

Głośnik

2 x głośnik (L/R, 2-pinowy moduł)

Zapasowa bateria

1 x bateria RTC

Audio

1 x DMIC (4-pinowy moduł/każdy)
1 x analogowy mikrofon + wyjście liniowe (5-pinowy moduł)

WLAN

Obsługa (opcjonalnie)

Port rozszerzeń

1 x gniazdo M.2 2230 E-key (dla modułu Wi-Fi)
1 x gniazdo M.2 3042 B-key (dla modułu WWAN)

USB

4 x USB 2.0 (2 x 4 moduły/każdy)
2 x USB 2.0 do obsługi dotyku (złącze FFC)

Akcesoria

Instrukcja obsługi

Gniazdo na kartę SD

1 x gniazdo na kartę Micro SD (maks. do 32 GB)

Karta SIM Gniazdo

1 x gniazdo karty Micro SIM

UART

1 x 6-pinowy moduł UART
1 x 6-pinowy moduł debugowania

Dioda LED

2 x 4-pinowe (1 x 4) dla wskaźnika LED

I2C

2 x I2C
