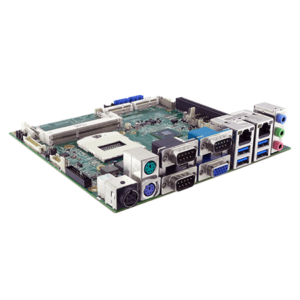

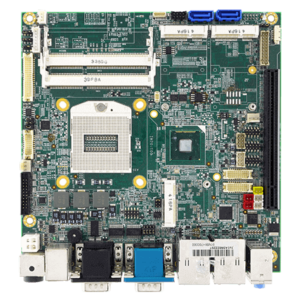

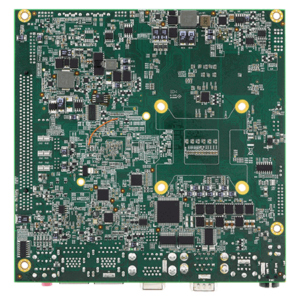

IH70

Intel 4th. generation ® Haswell i7/i5/i3/2 x 4GB RAM/128GB

Kategorie: Wbudowana płyta, Wbudowana płyta Mini-ITX

Intel® 4. miejsce. generacji Haswell i7/i5/i3 płyta mini pc
Do 16 GB SODIMM DDR3L 1333/1600

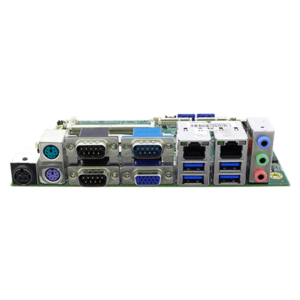

2 x RJ-45 GigaLAN, 2 x RS-232, 4 x USB 3.0
24-bitowy LVDS (eDP), HDMI (opcjonalnie), DVI, VGA
Rozszerzenia 3 x Mini PCIe, 1 x PCI-E (x16)
Obudowa Mini-ITX (170 x 170 mm)

Procesor	Intel 4th. generation ® Haswell i7/i5/i3
Chipset	Intel® QM87
Pamięć RAM	2 x SO-DIMM, DDR3 1333/1600 MHz, 4GB 8GB (Opcjonalny)
Dysk	1x mSATA SSD 128 GB mSATA SSD do 512 GB (opcjonalnie) 2 x SATA III SSD / HDD, 1 TB / 500 GB (opcjonalnie)
Kontroler ethernetu	2 x Intel® Ethernet Controller
Zabezpieczenia	TPM 2.0
System operacyjny	Windows 7 Embedded Systems (opcjonalnie) Windows 10 IoT Enterprise (64 bit) (opcjonalnie) Linux Ubuntu 20.04 (opcjonalnie)
Wymiary	170 x 170 mm
Port USB	4 x USB 3.2 Gen1x1 (Typ A)
Port szeregowy	1 x RS232/422/485 (Domyślnie RS232) 2 x RS232
LAN	2 x złącze Giga LAN RJ45
Wideo	1 x VGA
Audio	Mic in Line in Line out
PS/2	2 x PS/2
Wejście zasilania	1 x 12V DC, Din4 pin connector
Wilgoć pracy	od 10% do 95% RH, bez kondensacji
Temperatura pracy	0°C do 60°C
Temperatura przechowania	-40°C do 70°C
Certyfikaty	CE, FCC
Wyjście zasilania	2 x 2pin(1×2) red wafer dla 5V DC out 1 x 2pin(1×2) yellow wafer dla 12V DC out
USB	2 x 8-pinowe (2×4) dla 4 x USB 2.0
Wyświetlacz	1 x 40-pinowe złącze DF13 dla LVDS 1 x 30-pinowe złącze DF13 dla eDP (opcjonalnie) 1 x 18-stykowe złącze FFC dla HDMI (opcjonalnie)
Podświetlenie	1 x 7pin (1×7) do podświetlenia panelu
SATA	2 x SATA III 1 x 8pin (2×4) do zasilania SATA
DIDO	1 x 10pin(2×5) dla Digital input/output
VR	1 x 3pin (1×3) do regulacji jasności podświetlenia panelu cyfrowego
Wentylator	2 x 3pin (1×3) dla wentylatora procesora
OSD	1 x 10pin (2×5) do sterowania OSD
Głośnik	2 x 2pin(1×2) dla głośnika
LPT	1 x 20pin (2×10) dla portu równoległego (LPT)
Zapasowa bateria	1 x 2pin (1×2) dla baterii RTC
Opcjonalne akcesoria	Płyta CD ze sterownikami i podręcznik (opcjonalnie) Adapter (opcjonalnie)
