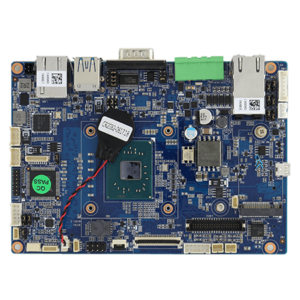

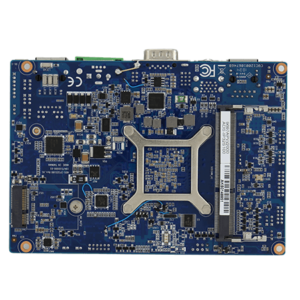

IP32S

Intel Pentium N4200 1.1GHz/4GB RAM/128GB

Kategorie: Wbudowana płyta, Wbudowana płyta x86

x86 SBC, rozmiar 3,5 cala (146 mm x 102 mm / 5,7 x 4 cale)
Procesor Intel® Pentium® Apollo Lake N4200, komputer jednopłytowy x86
Pamięć systemowa DDR3L 1600 / 1866 MHz, SO-DIMM Maks. 8 GB
Silnik graficzny Intel® HD
2 x Giga LAN, jedno z funkcją PoE
2 x USB 3.0, 1 x RS232/422/485, 1 x Micro HDMI (opcjonalnie)

Procesor	Intel Pentium N4200 1.1GHz (do 2.5GHz)
Pamięć RAM	1 x SO-DIMM, DDR3L 1600 MHz, 4GB 8GB (opcjonalnie)
Dysk	1 x M.2 2242 B-key SSD 128GB. M.2 2242 B-key SSD do 512GB. (opcjonalnie)
Kontroler ethernetu	2 x Intel® Ethernet Controller
System operacyjny	Windows 10 IoT Enterprise (64 bit) (opcjonalnie) Linux Ubuntu 20.04 (opcjonalnie)
Wymiary	146 x 102 mm
Port USB	2 x USB3.2 Gen1x1 (Typu A)
LAN	2 x złącze Giga LAN RJ45 Jeden z PoE (PD, 802.3at) (opcjonalnie)
Wideo	1 x Micro HDMI (opcjonalnie)
Power Input	1 x 12V DC, 3-Pin Terminal Block
Wilgoć pracy	od 10% do 95% RH, bez kondensacji
Temperatura pracy	0°C do 60°C
Temperatura przechowania	-40°C do 70°C
Certyfikaty	CE, FCC
Wejście zasilania	1 x 3pin Terminal Block
Wyjście zasilania	1 x 2pin(1×2) red wafer for 5V DC out
USB	1 x 8pin (2×4) dla 4 x USB 2.0 1 x złącze FPC (CN8) do ekranu dotykowego
UART	1 x 6pin(1×6) dla UART
Port szeregowy	1 x 10pin(2×5) dla RS232
Wyświetlacz	1 x 40-pinowe złącze DF13 dla LVDS.Co-lay dla eDP 1 x 40-pinowe złącze FPC Co-lay dla LVDS (CON3) (opcjonalnie)
Podświetlenie	1 x 7pin (1×7) do podświetlenia panelu
SATA	1 x SATA III 1 x 8pin(2×4) do zasilania SATA
DIDO	1 x 14pin(2×7) for Digital input/output
VR	1 x 5-pinowy (1×5) port debugowania MCU
OSD	1 x 10pin (2×5) do sterowania OSD
Głośnik	2 x 2pin(1×2) dla głośnika
Zapasowa bateria	1 x 2pin(1×2) dla baterii RTC
Audio	1 x 12pin(2×6) dla wejścia liniowego/wyjścia liniowego/wejścia mikrofonowego
Moc znamionowa	12V DC
Adapter	12V 50W
POE	PoE (PD): zgodny z IEEE 802.3at (25 W)
