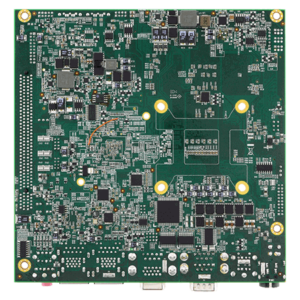

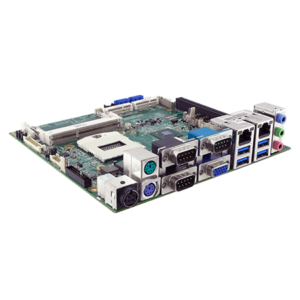

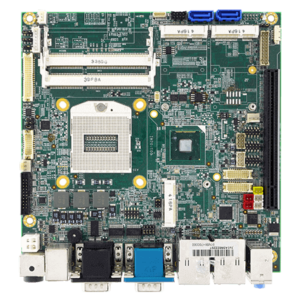

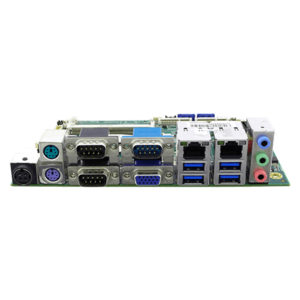

IV70

Intel 3rd. generation ® Ivy Bridge i7/i5/i3/2 x 4GB RAM/128GB

Kategorie: Wbudowana płyta, Wbudowana płyta Mini-ITX

Intel® Core™ i7/i5/i3 trzeciej generacji
Do 16 GB DDR3 1333/1600
2 x RJ-45 GigaLAN, 2 x RS-232, 4 x USB 3.0
Dwukanałowy 24-bitowy LVDS, VGA, HDMI (opcjonalnie), DVI
Rozszerzenia 2 x Mini PCIe, 1 x PCI-E (x16)
Obudowa Mini-ITX (170 x 170 mm)

Procesor	Intel 3rd. generation ® Ivy Bridge i7/i5/i3
Chipset	Intel® HM76 Intel® QM77 (opcjonalnie)
Pamięć RAM	2 x SO-DIMM, DDR3 1333/1600 MHz, 4GB 8GB (opcjonalnie)
Dysk	1x mSATA SSD 128 GB mSATA SSD do 512 GB (opcjonalnie) 1 x SATA II SSD / HDD, 1 TB / 500 GB (opcjonalnie) 1 x SATA III SSD / HDD, 1 TB / 500 GB (opcjonalnie)
Kontroler ethernetu	2 x Broadcom Ethernet Controller BCM57780
System operacyjny	Windows 7 Embedded Systems (opcjonalnie) Windows 10 IoT Enterprise (64 bit) (opcjonalnie) Linux Ubuntu 20.04 (opcjonalnie)
Wymiary	170 x 170 mm
Port USB	4 x USB3.2 Gen1x1 (Typu A)
Port szeregowy	1 x RS232/422/485 (domyślnie RS232) 2xRS232
LAN	2 x złącze Giga LAN RJ45
Wideo	1 x VGA
Audio	Mic in Line in Line out
PS/2	2 x PS/2
Wejście zasilania	1 x 12V DC, Din4 pin connector
Wilgoć pracy	od 10% do 95% RH, bez kondensacji
Temperatura pracy	0°C do 60°C
Temperatura przechowania	-40°C do 70°C
Certyfikaty	CE, FCC
Wyjście zasilania	2 x 2pin(1×2) red wafer dla 5V DC out 1 x 2pin(1×2) yellow wafer dla 12V DC out
USB	2 x 8-pinowe (2×4) dla 4 x USB 2.0
Wyświetlacz	1 x 40-pinowe złącze DF13 dla LVDS 1 x 30-pinowe złącze DF13 dla eDP (opcjonalnie) 1 x 18-stykowe złącze FFC dla HDMI (opcjonalnie)
Podświetlenie	1 x 7pin (1×7) do podświetlenia panelu
SATA	1 x SATA II 1 x SATA III 1 x 8pin (2×4) do zasilania SATA
DIDO	1 x 10pin(2×5) dla Digital input/output
VR	1 x 3pin (1×3) do regulacji jasności podświetlenia panelu cyfrowego
Wentylator	1 x 3pin (1×3) dla wentylatora procesora
OSD	1 x 10pin (2×5) do sterowania OSD
Głośnik	2 x 2pin(1×2) dla głośnika
Zapasowa bateria	1 x 3pin (1×3) dla wentylatora procesora
Opcjonalne akcesoria	Płyta CD ze sterownikami i podręcznik (opcjonalnie) Adapter (opcjonalnie)
