IW32

Intel Core i5 -8265U 1.6GHz/4GB RAM/128GB SSD

Kategorie: Wbudowana płyta, Wbudowana płyta x86

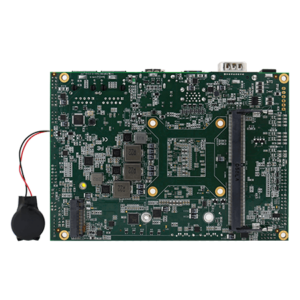

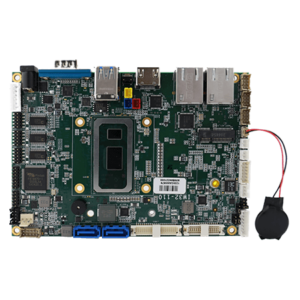

Obudowa 3,5” (146 mm x 102 mm), wbudowana płyta główna x86
Procesor Intel® Core™ i5-8265U
Jedna pamięć RAM DDR4-2400 SO-DIMM
Kontroler Intel® Gigabit-LAN I210AT + PHY I219LM
2 x SATA III, 4 x COM, 2 x USB 3.2 Gen1.4 x USB 2.0
1 x gniazdo M.2 z wpustem M na dysk SSD M.2 2242 SATA III Opcjonalny dysk SSD M.2 2280 NVME
1 x gniazdo M.2 2230 z wpustem E (dla modułu bezprzewodowego)
1 x HDMI (opcjonalnie)

Procesor	Intel Core i5 -8265U 1.6GHz (do 3.9GHz)
Pamięć RAM	1 x SO-DIMM, DDR4 2400 MHz, 4GB 8GB (opcjonalnie) 16GB (opcjonalnie) 32GB (opcjonalnie)
Dysk	1 x M.2 2242 B-key SSD 128GB M.2 2242 B-key SSD do 512GB (opcjonalnie) M.2 2280 M-Key NVME SSD, do 4TB (opcjonalnie)
Kontroler ethernetu	2 x Intel® Ethernet Controller
Zabezpieczenia	TPM 2.0
System operacyjny	Windows 10 IoT Enterprise (64 bit) (opcjonalnie) Linux Ubuntu 20.04 (opcjonalnie)
Wymiary	146 x 102 mm
Port USB	2 x USB3.2 Gen1x1 (Typu A)
Port szeregowy	1 x RS232/422/485 (domyślnie RS232)
LAN	2 x złącze Giga LAN RJ45
Wideo	1 x HDMI 1.4 (opcjonalnie)
Port rozszerzeń	1 x M.2 2242/2280 Key M slot dla SATA/NVMe SSD 1 x M.2 2230 Key E slot dla WiFi (opcjonalnie)
Power Input	1 x 12V DC, 2.5φ DC jack
Wilgoć pracy	od 10% do 95% RH, bez kondensacji
Temperatura pracy	0°C do 60°C
Temperatura przechowania	-40°C do 70°C
Certyfikaty	CE, FCC
Wejście zasilania	1 x 2pin(1×2) dla 12V DC in 1 x 6pin(1×6) dla 12V DC in
Wyjście zasilania	1 x 2pin(1×2) blue wafer for 3.3V DC out 1 x 2pin(1×2) red wafer for 5V DC out 1 x 2pin(1×2) yellow wafer for 12V DC out
USB	2 x 8-pinowe (2×4) dla 4 x USB 2.0
Wyświetlacz	1 x 40-pinowe złącze DF13 dla LVDS 1 x 30-pinowe złącze DF13 dla eDP (opcjonalnie)
Podświetlenie	1 x 7pin (1×7) do podświetlenia panelu
SATA	2 x SATA III 1 x 8pin (2×4) do zasilania SATA
DIDO	1 x 14pin(2×7) for Digital input/output
VR	1 x 3pin (1×3) do regulacji jasności podświetlenia panelu cyfrowego 1 x 3pin (1×3) VR/zworka przełącznika jasności oprogramowania 1 x 3pin (1×3) przełącznik jasności PWM/DC zworka 1 x 3pin (1×3) 3.3 V/5 V PWM zworka przełącznika poziomu
Wentylator	1 x 3pin (1×3) dla wentylatora procesora
OSD	1 x 10pin (2×5) do sterowania OSD
Głośnik	2 x 2pin(1×2) dla głośnika
Zapasowa bateria	1 x 2pin(1×2) dla baterii RTC
Audio	1 x 12pin (2×6) dla wejścia liniowego/wyjścia liniowego/wejścia mikrofonowego
Opcjonalne akcesoria	Płyta CD ze sterownikami i podręcznik (opcjonalnie) Adapter (opcjonalnie)
Moc znamionowa	12V DC
Adapter	12V 84W
